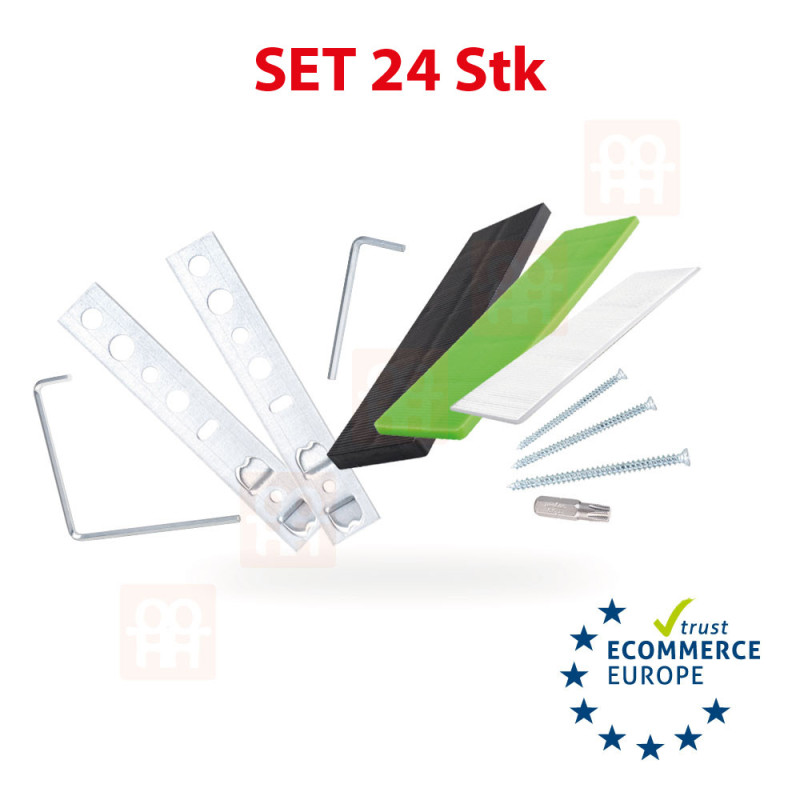

Installatie- en servicekit voor de installatie van één raam
De kit bevat:
6x Installatieanker voor raam en deur
6x Turbo schroef 7,5 x 112 mm
3x Kunststof richtring 28 x 100 x 1 mm
3x Kunststof richtring 28 x 100 x 3 mm
3x Kunststof richtring 28 x 100 x 5 mm
1x schroefbit opzetstuk TORX 30
1x Service L-sleutel TORX 15
1x Service L-toets IMBUS 4
Voor de installatie van balkon-, ingangs- of terrasdeuren raden wij aan twee van deze sets aan te schaffen.
Als cadeau voor deze voordelige set van ons ontvangt u een timmermanspotlood OKNA HNED!
Gebruik van ankers bij de installatie van ramen en deuren
De gebruikelijke plaats van de ankers rond de omtrek van het raam- of deurkozijn is aangegeven in onderstaande tekening. Indien het niet mogelijk is de verankering op de aangegeven afstanden aan te brengen (b.v. door het aanbrengen van rolluiken, lateien, enz.), moet het desbetreffende deel van het kozijn voldoende worden versterkt. Dezelfde regels moeten worden gevolgd bij het samenvoegen van ramen en deuren tot assemblages. Indien mogelijk is het af te raden om aan de onderkant door het kozijn te boren, dat dient om het regenwater van de constructie af te voeren. Indien dit niet kan worden gegarandeerd, wordt aanbevolen de kop van de gebruikte schroef goed af te dichten om lekkage in het profiel te voorkomen. Bij de verankering moet altijd rekening worden gehouden met de geschiktheid van het materiaal van de perimeterwand, de boordiepte, de diameter van de schroef, de afstand tot de muurrand, de vrije lengte van de schroef (breedte van de verbindingsvoeg = opening tussen het kozijn en de muur).
Afbeelding van raamverankering volgens ČSN 746077:
A - ankerafstand: metalen raam max. 800mm | houten raam max. 800mm | kunststof raam max. 700mm
E - afstand van de binnenhoek van het kozijn, de middenstijl of de scheidingswand: ongeveer 150 mm | ongeveer 250 mm voor PVC-getinte ramen.
Steunkussens
Bij de plaatsing van ramen en terrasdeuren moet ervoor worden gezorgd dat de krachten in hun vlak zodanig worden overgebracht dat er geen vervormingen in optreden die de stabiliteit ervan in gevaar brengen en ze doen breken. Op het horizontale deel (dorpelvlak) en onder de verticale elementen van de kozijnen worden steunkussens aangebracht. De sluitringen moeten zo worden geplaatst dat zij alleen door de drukkracht worden belast. De steunkussens moeten gemaakt zijn van een materiaal dat het gewicht van de ramen op lange termijn kan dragen, niet absorberend is en chemisch neutraal is ten opzichte van de aangrenzende materialen.
Trekringen
Trekringen worden gebruikt in verticale voegen (verbindingsvoegen) om te voorkomen dat het kozijn vervormt bij het openen van raam- en deurvleugels. Het gebruikte materiaal is hetzelfde als voor de steunringen (dit zijn dezelfde ringen). De steun- en borgringen moeten zo worden geplaatst dat het frame kan uitzetten! Het aanbevolen plaatsingsschema voor de steun- en grensringen is weergegeven in onderstaande figuur.
