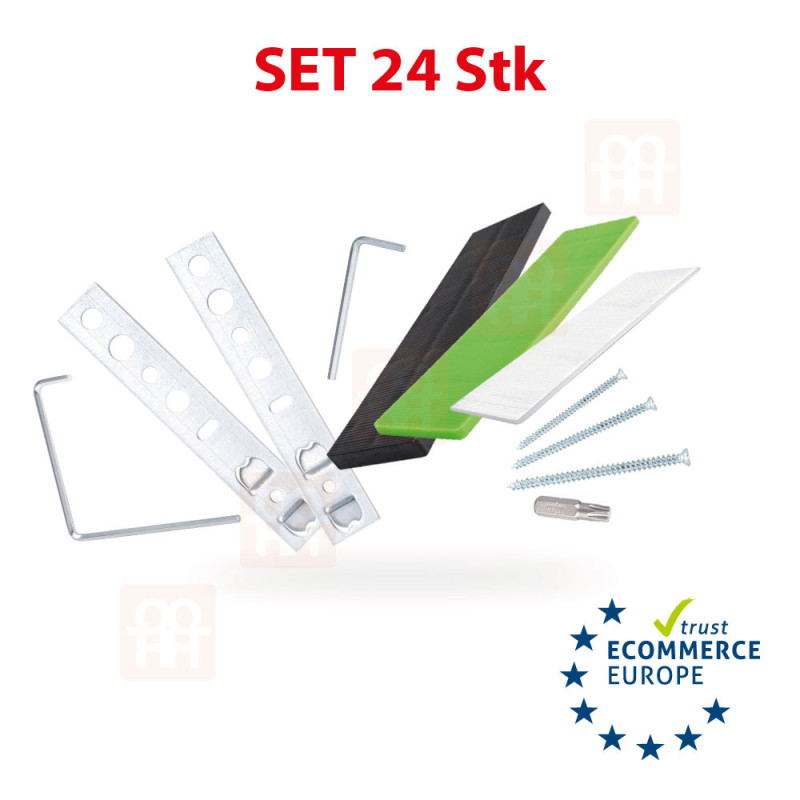

Kit de instalação e serviço para instalação de uma janela
O kit inclui:
6x Âncora de instalação para janela e porta
6x Turbo parafuso 7,5 x 112 mm
3x Arruela de alinhamento de plástico 28 x 100 x 1 mm
3x Arruela de alinhamento de plástico 28 x 100 x 3 mm
3x Arruela de alinhamento de plástico 28 x 100 x 5 mm
1x Fixação de bits da chave de fenda TX30 perfil em estrela (tipo Torx)
1x Serviço L-key TX15 perfil em estrela (tipo Torx)
1x Serviço L-key IMBUS 4
Para a instalação de portas de varanda, entrada ou pátio, recomendamos a compra de dois destes conjuntos.
Como presente para este conjunto vantajoso da nossa parte receberá um lápis de carpinteiro OKNA HNED!
Utilização de âncoras na instalação de janelas e portas
A localização habitual das âncoras em redor do perímetro da janela ou da moldura da porta é mostrada no desenho abaixo. Se não for possível fornecer ancoragem nas distâncias especificadas (por exemplo, devido à montagem de persianas, lintéis, etc.), é necessário fornecer um reforço suficiente da parte relevante do caixilho. As mesmas regras devem ser seguidas ao unir janelas e portas em conjuntos. Se possível, não é recomendado perfurar através da armação da janela no fundo, que serve para drenar a água da chuva para longe da estrutura. Se tal não puder ser assegurado, recomenda-se que a cabeça do parafuso utilizado seja completamente selada para evitar fugas para o perfil. Ao ancorar, é sempre necessário ter em conta a adequação do material da parede perimetral, a profundidade da perfuração, o diâmetro do parafuso, a distância da borda da parede, o comprimento livre do parafuso (largura da junta de ligação = folga entre a moldura da janela e a parede).
Imagem da fixação das janelas de acordo com ČSN 746077:
A - espaçamento entre âncoras: janela de metal máx. 800mm | janela de madeira máx. 800mm | janela de plástico máx. 700mm
E - distância do canto interior da armação, mulhão ou divisória: aprox. 150mm | aprox. 250mm para janelas coloridas em PVC
Almofadas de apoio
A instalação de janelas e portas de pátio deve assegurar que as forças no seu plano sejam transmitidas de tal forma que não ocorram deformações que ponham em perigo a sua estabilidade e as façam romper. As almofadas de apoio devem ser colocadas na parte horizontal (plano da soleira) e sob os elementos verticais das armações. As anilhas devem ser posicionadas de modo a serem carregadas apenas pela força compressiva. As almofadas de apoio devem ser feitas de um material capaz de suportar o peso das janelas durante um longo período de tempo, e devem ser não-absorventes e quimicamente neutras com materiais adjacentes.
Anilhas tensoras
As anilhas tensoras são utilizadas em juntas verticais (juntas de ligação) para evitar deformação do caixilho ao abrir janelas e faixas de portas. O material utilizado é o mesmo que para as anilhas de apoio (estas são as mesmas anilhas). As anilhas de apoio e de definição devem ser posicionadas de modo a permitir a expansão da estrutura! O esquema de colocação recomendado para os lavadores de suporte e de limite é mostrado na figura abaixo.
