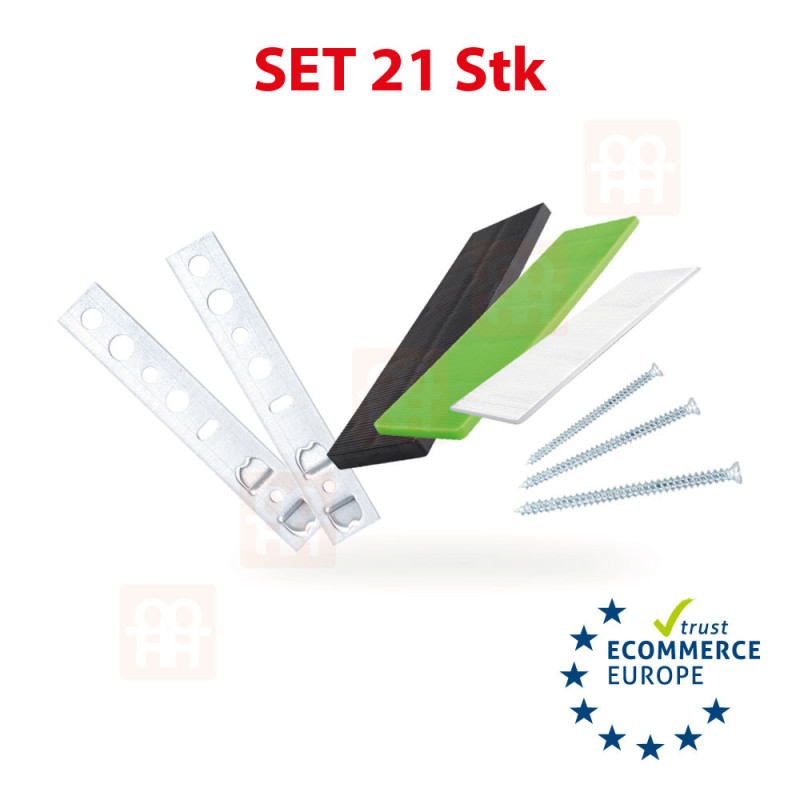

Zestaw zawiera:
6x Kotwa montażowa do okien i drzwi
6x Śruba Turbo 7,5 x 112 mm
3x Regulowana podkładka z tworzywa sztucznego 28 x 100 x 1 mm
3x Regulowana podkładka z tworzywa sztucznego 28 x 100 x 3 mm
3x Regulowana podkładka z tworzywa sztucznego 28 x 100 x 5 mm
Do montażu drzwi balkonowych, wejściowych lub patio zalecamy zakup dwóch takich zestawów.
W prezencie z tym korzystnym zestawem od nas otrzymasz ołówek stolarski OKNA HNED!
Stosowanie kotew przy montażu okien i drzwi
Zwyczajowe rozmieszczenie kotew na obwodzie ramy okna lub drzwi przedstawia poniższy rysunek. Jeżeli nie jest możliwe zapewnienie kotwienia w podanych odległościach (np. z powodu zamontowania rolet, nadproży itp.), należy zapewnić wystarczające wzmocnienie odpowiedniej części ramy.Te same zasady należy stosować przy łączeniu okien i drzwi w zespoły. Jeśli to możliwe, nie zaleca się przewiercania ramy okiennej w dolnej części, która służy do odprowadzania wody deszczowej z konstrukcji. Jeśli nie można tego zapewnić, zaleca się dokładne uszczelnienie łba użytej śruby, aby zapobiec przeciekom do profilu. Przy kotwieniu należy zawsze uwzględnić przydatność materiału muru obwodowego, głębokość wiercenia, średnicę śruby, odległość od krawędzi muru, swobodną długość śruby (szerokość szczeliny łączącej = szczelina między ramą okna a murem).
Zdjęcie zakotwienia okna według ČSN 746077:
A - rozstaw kotew: okno metalowe max. 800mm | okno drewniane max. 800mm | okno plastikowe max. 700mm
E - odległość od wewnętrznego narożnika ramy, słupka lub przegrody: ok. 150 mm | ok. 250 mm dla okien z PCV barwionych w masie
Podkładki podtrzymujące
Montaż okien i drzwi tarasowych musi zapewnić takie przenoszenie sił w ich płaszczyźnie, aby nie dochodziło w nich do odkształceń zagrażających ich stabilności i powodujących pęknięcia. Na części poziomej (płaszczyzna parapetu) i pod pionowymi elementami ościeżnic należy umieścić podkładki podtrzymujące. Podkładki muszą być tak ustawione, aby były obciążone tylko siłą ściskającą. Podkładki nośne są wykonane z materiału zdolnego do utrzymania ciężaru okien przez długi okres czasu oraz są nienasiąkliwe i chemicznie neutralne w stosunku do sąsiednich materiałów.
Podkładki nap rężające
Podkładki naprężające stosowane są w złączach pionowych (złączach łączących), aby zapobiec deformacji ościeżnicy podczas otwierania skrzydeł okiennych i drzwiowych. Zastosowany materiał jest taki sam jak w przypadku podkładek podporowych (są to te same podkładki). Podkładki podtrzymujące i definiujące muszą być ustawione tak, aby umożliwić rozszerzanie się ramy! Zalecany schemat rozmieszczenia podkładek podporowych i brzegowych przedstawiono na poniższym rysunku.
Indeks: TUR112
Wkręt Turbo z łbem stożkowym do montażu okien o długości 112 mm. Średnica śruby: 7,5 mm Długość śruby: 112 mm Średnica wstępnego nawiercania: 6 mmTyp końcówki dokręcającej: TX 30 (Torx)
Indeks: KOT_TR
Kotwa do montażu ściennego okien i drzwi
Indeks: TORX30
Uchwyt do końcówek wkrętakowych TORX 30
Indeks: TORX15
Serwis L-key TORX 15
Indeks: SADA02-TRO
Zestaw montażowo-serwisowy do montażu 1 okna lub drzwi balkonowych, w skład którego wchodzą - kotwy (6 szt.), wkręty turbo (6 szt.) i podkładki blokujące (3x 3 szt.), końcówka wkręcająca TORX 30 (1 szt.), klucz L TORX 15 (1 szt.), klucz L IMBUS 4 (1 szt.)
