Kit di installazione e assistenza per l'installazione di una finestra

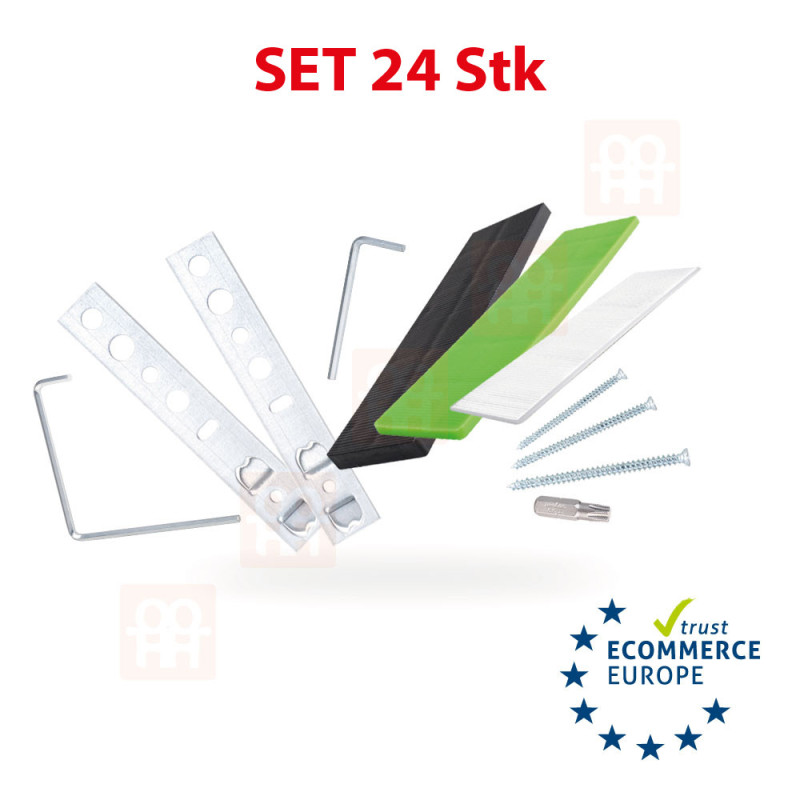

Il kit comprende:
6x Ancoraggio di montaggio per porte e finestre
6x Vite turbo 7,5 x 112 mm
3x Rondella di allineamento in plastica 28 x 100 x 1 mm
3x Rondella di allineamento in plastica 28 x 100 x 3 mm
3x Rondella di allineamento in plastica 28 x 100 x 5 mm
1x Attacco per cacciavite TX30 profilo a stella (tipo Torx)
1x Chiave a L di servizio TX15 profilo a stella (tipo Torx)
1 tasto di servizio L IMBUS 4
Per l'installazione di porte di balconi, ingressi o patio, si consiglia di acquistare due di questi set.
Come regalo per questo vantaggioso set riceverete una matita da falegname OKNA HNED!
Uso degli ancoraggi durante l'installazione di finestre e porte
La posizione abituale degli ancoraggi lungo il perimetro del telaio della finestra o della porta è mostrata nel disegno sottostante. Se non è possibile effettuare l'ancoraggio alle distanze indicate (ad esempio, a causa del montaggio di tapparelle, architravi, ecc.), è necessario prevedere un rinforzo sufficiente della parte di telaio interessata. Le stesse regole devono essere seguite quando si uniscono i serramenti in gruppi. Se possibile, non è consigliabile forare il telaio della finestra nella parte inferiore, che serve a far defluire l'acqua piovana dalla struttura. Se ciò non può essere garantito, si raccomanda di sigillare accuratamente la testa della vite utilizzata per evitare perdite nel profilo. Per l'ancoraggio è sempre necessario tenere conto dell'idoneità del materiale del muro perimetrale, della profondità della foratura, del diametro della vite, della distanza dal bordo del muro, della lunghezza libera della vite (larghezza del giunto di collegamento = distanza tra il telaio della finestra e il muro).
Immagine di ancoraggio della finestra secondo ČSN 746077:
A - distanza tra gli ancoraggi: finestra in metallo max. 800mm | finestra in legno max. 800mm | finestra in plastica max. 700mm
E - distanza dall'angolo interno del telaio, del montante o della parete divisoria: circa 150 mm | circa 250 mm per le finestre colorate in PVC
Cuscinetti di supporto
L'installazione di finestre e portefinestre deve garantire che le forze nel loro piano siano trasmesse in modo tale che non si verifichino deformazioni che ne compromettano la stabilità e ne causino la rottura. Le piastre di supporto devono essere posizionate sulla parte orizzontale (piano del davanzale) e sotto gli elementi verticali dei telai. Le rondelle devono essere posizionate in modo da essere caricate solo dalla forza di compressione. I cuscinetti di supporto devono essere realizzati in un materiale in grado di sostenere il peso delle finestre per un lungo periodo di tempo e devono essere non assorbenti e chimicamente neutri con i materiali adiacenti.
Rondelle di tensione
Le rondelle di tensione vengono utilizzate nei giunti verticali (giunti di collegamento) per evitare la deformazione del telaio durante l'apertura delle ante di finestre e porte. Il materiale utilizzato è lo stesso delle rondelle di supporto (si tratta delle stesse rondelle). Le rondelle di supporto e di definizione devono essere posizionate in modo da consentire al telaio di espandersi! Lo schema di posizionamento consigliato per le rondelle di supporto e di delimitazione è mostrato nella figura seguente.
