Kit de instalación para el montaje de una ventana

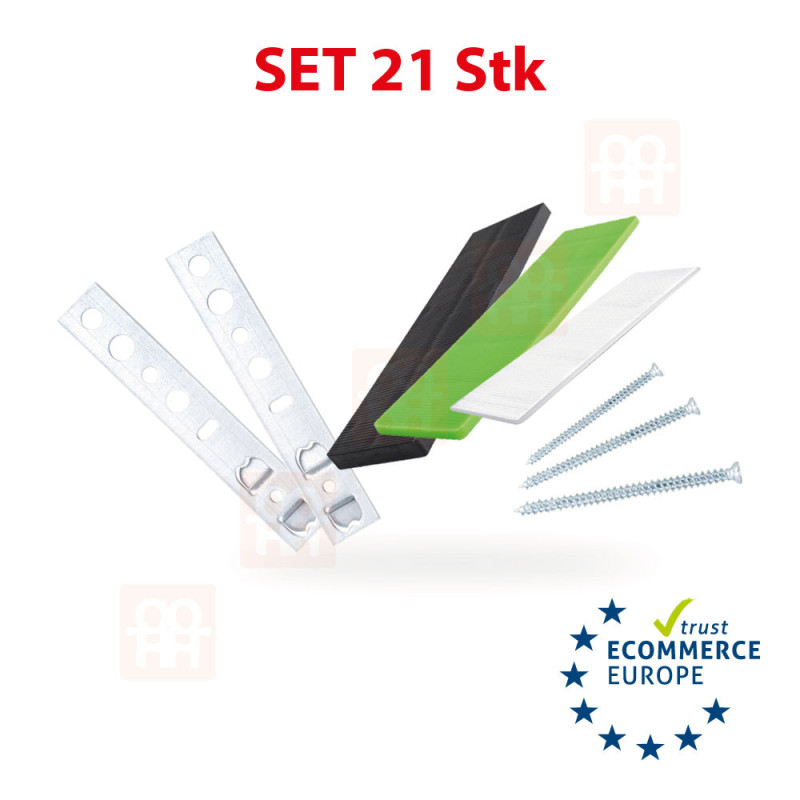

El kit incluye:
6x Anclaje de montaje para ventanas y puertas
6x Tornillo turbo 7,5 x 112 mm
3x Arandela de plástico ajustable 28 x 100 x 1 mm
3x Arandela de plástico ajustable 28 x 100 x 3 mm
3x Arandela de plástico ajustable 28 x 100 x 5 mm
Para la instalación de puertas de balcones, entradas o patios, recomendamos adquirir dos de estos juegos.
¡Como regalo con este ventajoso set de nosotros recibirá un lápiz de carpintero OKNA HNED!
Utilización de anclajes en la instalación de ventanas y puertas
La ubicación habitual de los anclajes en el perímetro del marco de la ventana o la puerta se muestra en el siguiente dibujo. Si no es posible realizar el anclaje a las distancias especificadas (por ejemplo, debido a la colocación de persianas, dinteles, etc.), es necesario proporcionar un refuerzo suficiente de la parte correspondiente del marco.Las mismas reglas deben seguirse al unir ventanas y puertas en conjuntos. Si es posible, no se recomienda perforar el marco de la ventana en la parte inferior, que sirve para drenar el agua de lluvia fuera de la estructura. Si no se puede garantizar esto, se recomienda sellar bien la cabeza del tornillo utilizado para evitar fugas en el perfil. En el anclaje siempre hay que tener en cuenta la idoneidad del material del muro perimetral, la profundidad de la perforación, el diámetro del tornillo, la distancia al borde del muro, la longitud libre del tornillo (anchura de la junta de unión = hueco entre el marco de la ventana y el muro).
Imagen del anclaje de la ventana según ČSN 746077:
A - distancia de anclaje: ventana de metal máx. 800mm | ventana de madera máx. 800mm | ventana de plástico máx. 700mm
E - distancia desde la esquina interior del marco, parteluz o tabique: aprox. 150mm | aprox. 250mm para ventanas tintadas de PVC
Zapatas de apoyo
La instalación de ventanas y puertas de patio debe garantizar que las fuerzas en su plano se transmitan de forma que no se produzcan deformaciones en ellas que pongan en peligro su estabilidad y provoquen su rotura. Las almohadillas de apoyo se colocarán en la parte horizontal (plano del umbral) y bajo los elementos verticales de los marcos. Las arandelas deben colocarse de manera que sólo se carguen con la fuerza de compresión. Las almohadillas de soporte estarán hechas de un material capaz de soportar el peso de las ventanas durante un largo período de tiempo, y serán no absorbentes y químicamente neutras con los materiales adyacentes.
Arandelas detensión
Las arandelas de tensión se utilizan en las juntas verticales (juntas de conexión) para evitar la deformación del marco al abrir las hojas de las ventanas y puertas. El material utilizado es el mismo que el de las arandelas de apoyo (son las mismas arandelas). Las arandelas de soporte y de definición deben colocarse de forma que permitan la expansión del marco. El esquema de colocación recomendado para las arandelas de apoyo y delimitadoras se muestra en la figura siguiente.
