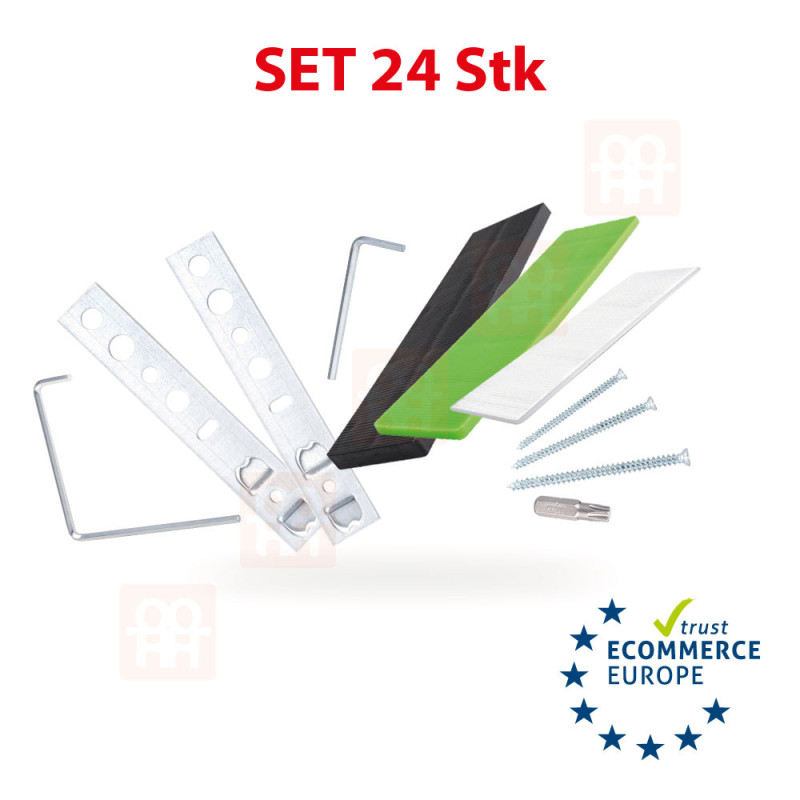

Комплект за монтаж и обслужване за монтаж на един прозорец
Комплектът включва:
6x Монтажен анкер за прозорци и врати
6x Турбовинт 7,5 x 112 mm
3x Пластмасова подравнителна шайба 28 x 100 x 1 mm
3x Пластмасова подравнителна шайба 28 x 100 x 3 mm
3x Пластмасова подравнителна шайба 28 x 100 x 5 mm
1x Приспособление за винтоверт TORX 30
1x сервизен L-ключ TORX 15
1x Сервизен L-ключ IMBUS 4
За монтаж на балконски, входни или терасовидни врати препоръчваме да закупите два от тези комплекти.
Като подарък за този изгоден комплект от нас ще получите дърводелски молив OKNA HNED!
Използване на анкери при монтаж на прозорци и врати
Обичайното разположение на анкерите по периметъра на рамката на прозореца или вратата е показано на чертежа по-долу. Ако не е възможно да се осигури анкериране на посочените разстояния (например поради монтиране на ролетни щори, надписи и т.н.), е необходимо да се осигури достатъчно усилване на съответната част от рамката.Същите правила трябва да се спазват при свързването на прозорци и врати в сглобки. Ако е възможно, не се препоръчва пробиване на прозоречната рамка в долната ѝ част, която служи за отвеждане на дъждовната вода от конструкцията. Ако това не може да бъде осигурено, се препоръчва главата на използвания винт да бъде добре уплътнена, за да се предотврати изтичане в профила. При закрепването винаги е необходимо да се вземат предвид пригодността на материала на периметровата стена, дълбочината на пробиване, диаметърът на винта, разстоянието от ръба на стената, свободната дължина на винта (ширина на съединителната фуга = разстоянието между рамката на прозореца и стената).
Снимка на закрепване на прозорец в съответствие с ČSN 746077:
A - разстояние между котвите: метален прозорец макс. 800 мм | дървен прозорец макс. 800 мм | пластмасов прозорец макс. 700 мм
E - разстояние от вътрешния ъгъл на рамката, стълба или преградата: приблизително 150 мм | приблизително 250 мм за прозорци с PVC тонировка
Опорни подложки
Монтажът на прозорците и вратите за вътрешен двор трябва да гарантира, че силите в тяхната равнина се предават по такъв начин, че в тях да не възникват деформации, които биха застрашили стабилността им и биха довели до счупването им. Поддържащите подложки се поставят върху хоризонталната част (равнината на прага) и под вертикалните елементи на рамките. Шайбите трябва да бъдат разположени така, че да се натоварват само от натисковата сила. Подложките трябва да са изработени от материал, който може да издържи теглото на прозорците за дълъг период от време, и трябва да са неабсорбиращи и химически неутрални спрямо съседните материали.
Напречнишайби
Напречните шайби се използват във вертикални фуги (съединителни фуги), за да се предотврати деформация на рамката при отваряне на крилата на прозорците и вратите. Използваният материал е същият като този за опорните шайби (това са същите шайби). Поддържащите и определящите шайби трябва да бъдат разположени така, че да позволяват разширяване на рамката! Препоръчителната схема за поставяне на опорните и граничните шайби е показана на фигурата по-долу.
